編輯：格雷希爾GripSeal

格雷希爾針對托盤應用在新能源電控等應用推出新標準C9M對接模塊，滿足從電信號、驅動電流、動力電等全套C9M對接模塊，不僅可以完滿客戶化定制的需求，而且有一些標準C9M模塊來滿足一些典型的應用場景，特備是各種電驅動或是電池包EOL測試過程中的。

1. C9M對接模塊信號線或是低電流應用。

C9M對接模塊小電流應用，從1.6mm針到6mm針不等，滿足各種大小的電流。自動化對接并非是針越小越好，通過長期的客戶反饋及開發實驗，我們使用了1.6mm針作為我們的小電流對接模塊主要用針，能滿足強壯型，長壽命以及可維護性等幾方面的要求，市場反饋良好。更少更密集的應用在汽車或是新能源EOL測試并不是最優的解決方案。即使是大廠的類似對接模塊，0.7mm-1mm，一旦出現調試過程中的對準問題，會導致重大的返工甚至報廢的損失。

通過組合C9M新能源電連接模塊可以滿足各種規格的應用場景。配合E10模塊我們可以完成交鑰匙方案，集成商只需要做出對應的對接固定板就可以完成相應的繼承工作。

插孔都是采用特殊定制的航空級別線簧插孔，滿足長壽命，高可靠性的要求，實驗室測試達到10萬次以上的插拔壽命。

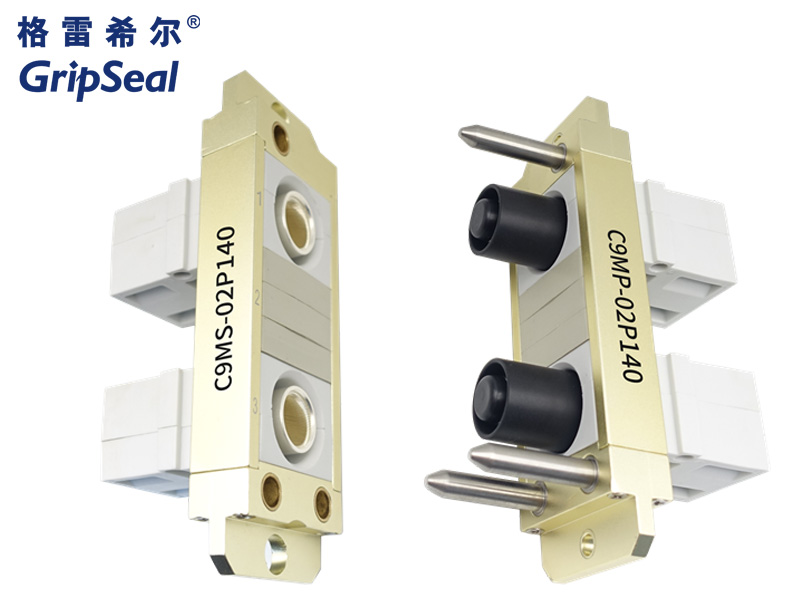

2. C9M驅動或是動力電對接模塊

UVW動力電源線，以及前后驅動電機的線，需要更大的插針和插孔，載流量可能回到200-300A， 峰值測試可能需要到500A-600A以上。C9M的大電流模塊會對應這些較大電流的應用場景，滿足EOL測試，或是一些大功率測試需求。配合E10大電流電連接器，可以實現安全/快速的自動化連接測試。

C9M對接模塊是C9對接板解決方案的核心部件，通過長期的客戶現場和實驗室驗證，我們計劃推出更多的C9M標準對接模塊，來滿足不同應用，不同電流，不同接口的電驅動EOL測試，或是其他的電機/電池包，甚至傳統的發動機/變數箱/控制器等一些采用托盤形式生產的。

C9M對接模塊，E10非標電連接器，加上G系列的快速密封接頭，以及C系列自動公母接頭，讓格雷希爾能為終端客戶提供托盤生產的C9對接板方案，完成氣體/液體/電流的自動化連接，能為最終用戶或是自動化集成商提供綜合性的連接解決方案。

請聯系格雷希爾工程團隊，獲得更多的技術支援。
