接頭類型:氣動接頭
密封范圍:0.8-28mm
測試類型:氣密測試、自動化測試

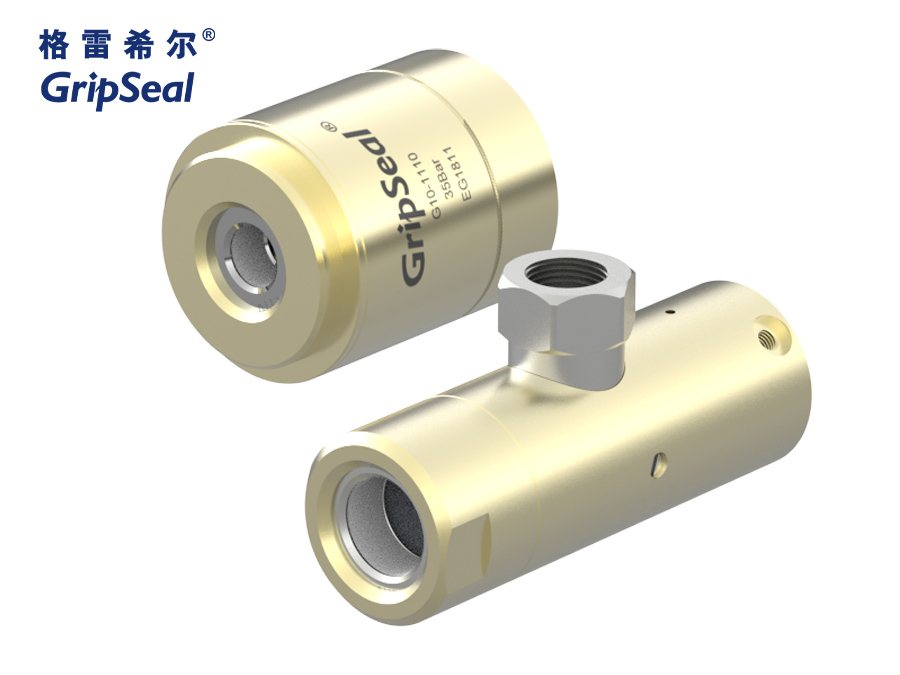

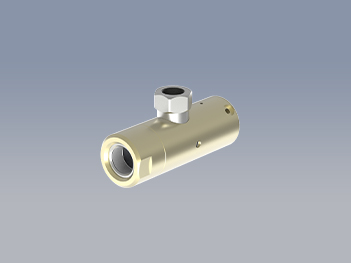

產品描述:格雷希爾GripSeal氣動接頭G10D系列,采用雙倍力氣缸驅動。使得接頭更加瘦小、細長,能用于更多空隙較小的應用環境。氣壓驅動,外包式密封連接。另,此款氣動接頭還可用于外螺紋自動化密封連接,提高氣密測試效率,無損傷產品外觀。...

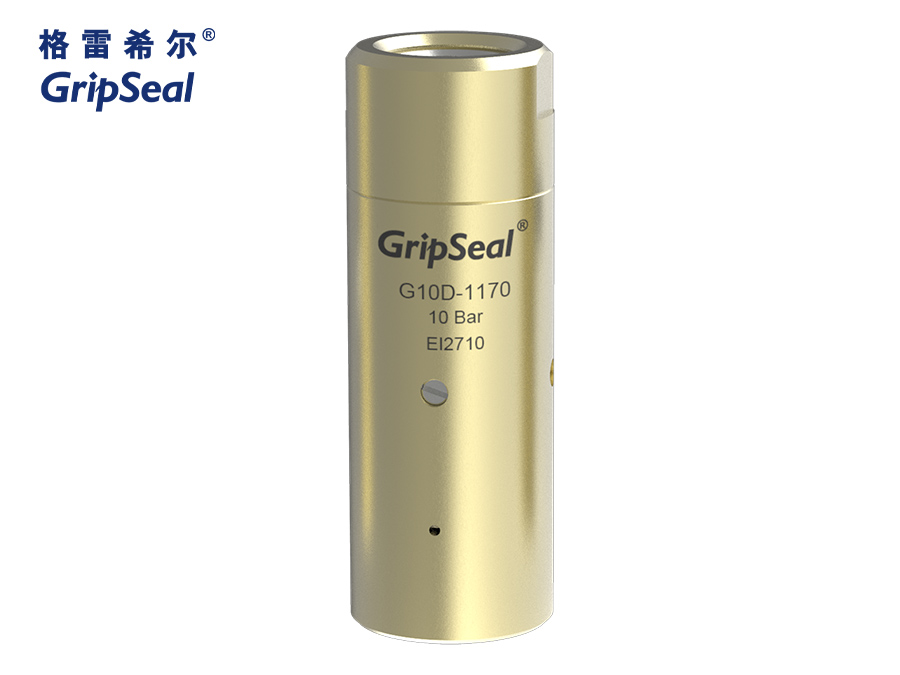

格雷希爾GripSeal氣動接頭G10D系列是在G10標準品基礎上升級產品,主要目的是使其適應更多狹小空間,更符合自動化設備要求。獨創雙倍力驅動結構,使其有更小的外形。便于安裝到自動化設備,外包式密封連接,不會損傷產品外觀。在新能源汽車、新能源電池、汽車制造、零部件生產加工等多行業領域應用廣泛,提高測試效率,密封穩定,符合絕大部分測試泄漏量要求。
產品參數
PRODUCT PARAMETERS
操 作 壓 力: | 從真空到10Bar | ![]() |
密 封 范 圍: | 0.8-28mm | |
插 入 深 度: | 15mm | |
流 量 接 口: | G1/8、G3/8、G1/2 | |
主 體 材 料: | 鋁合金 | |
密封圈材質: | 醫用硅膠/丁腈橡膠 | |
操 作 溫 度: | -20℃-120℃ | |
規 格 型 號: | 氣動接頭G10D系列型號表或詳詢工作人員 |
產品視頻
PRODUCT VIDEO
氣動接頭G10D系列視頻
產品特點
OPERATION PARAMETERS
![]() | ![]() | ![]() | ![]() | ![]() |

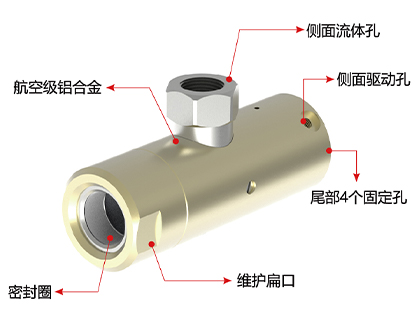

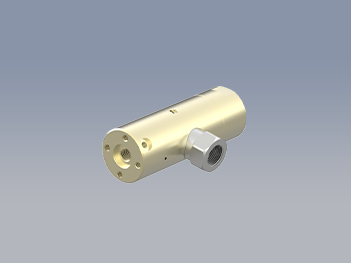

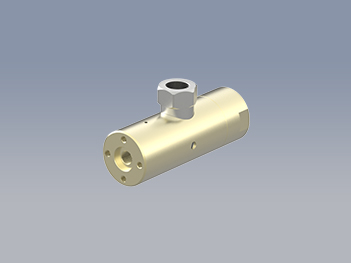

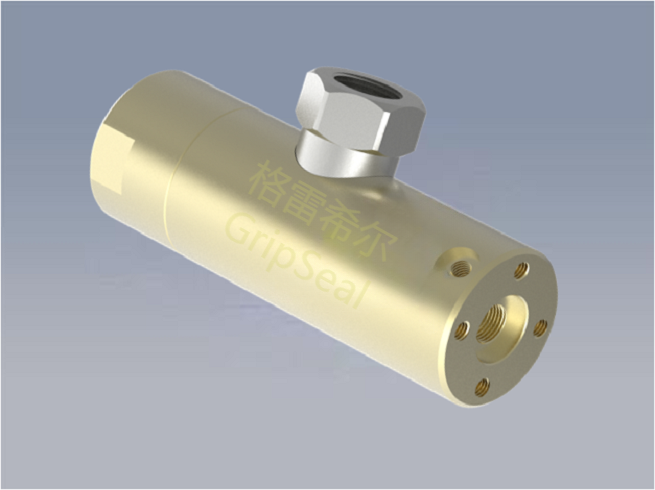

側面流體孔,便于現場布線,和尾部安裝。 | 更小的外形,適用更多場合,避免干涉。 | 雙倍力氣缸設計,讓接頭有更好的抱緊力,密封更穩定。 | 尾部多安裝孔位,便于安裝其他浮動裝置等。驅動孔可開側面 | 無損連接,不會對產品外觀有損傷,符合醫用產品檢測標準 |
操作方法
OPERATION METHOD
![]() | ![]() | ![]() |

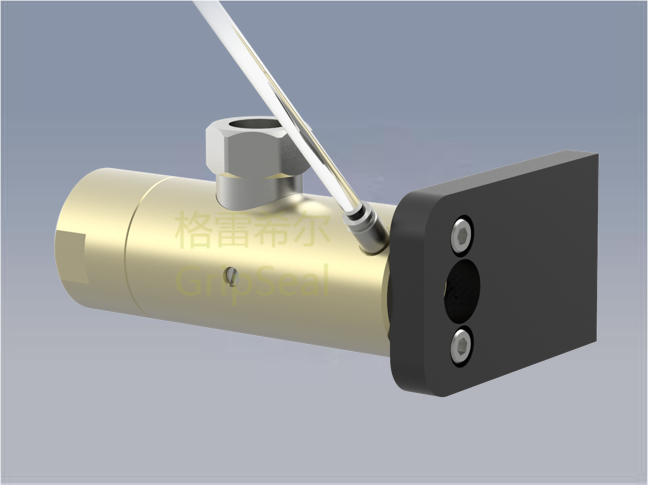

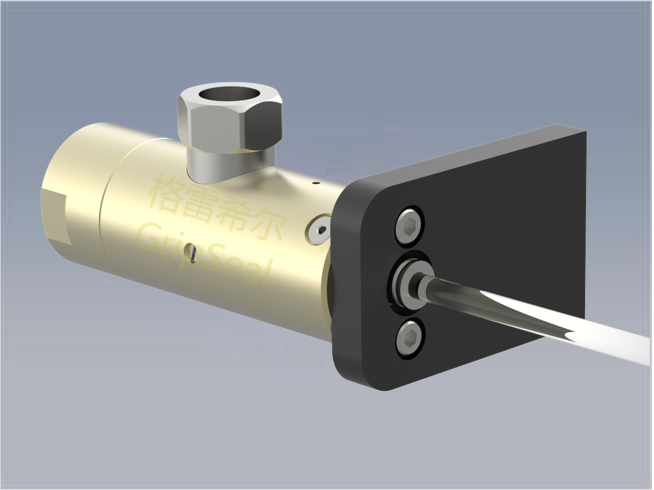

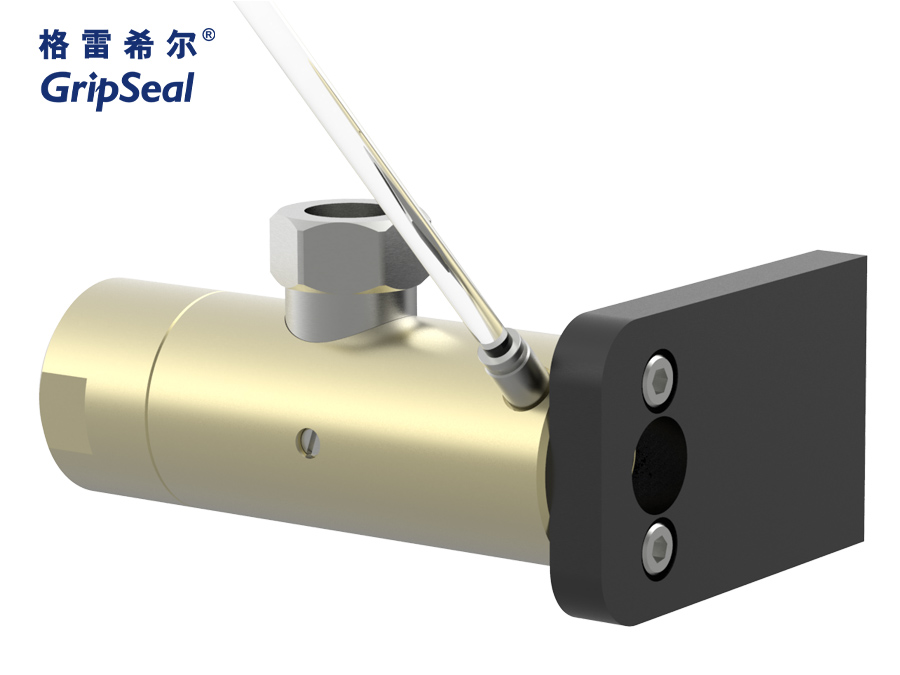

第一步 將氣動接頭G10D系列裝在自動化夾具上,并調試好定位、限位、驅動時間、充氣時間等。 | 第二步 產品上線,自動化或手動將產品放置到調試好的位置 | 第三步 開啟已調試好的電磁閥或其他自動化工裝空氣器,自動化進行相應測試。并且,測試完成后自動退出,準備繼續以一個產品測試。 |
應用案例
APPLICATION CASES
![]() | ||

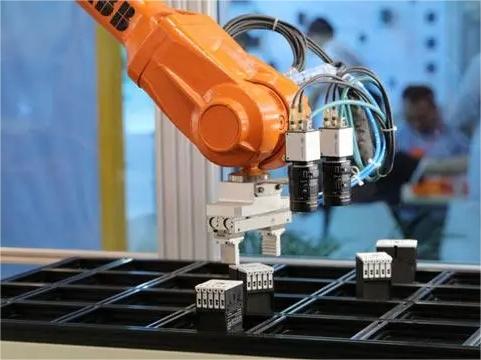

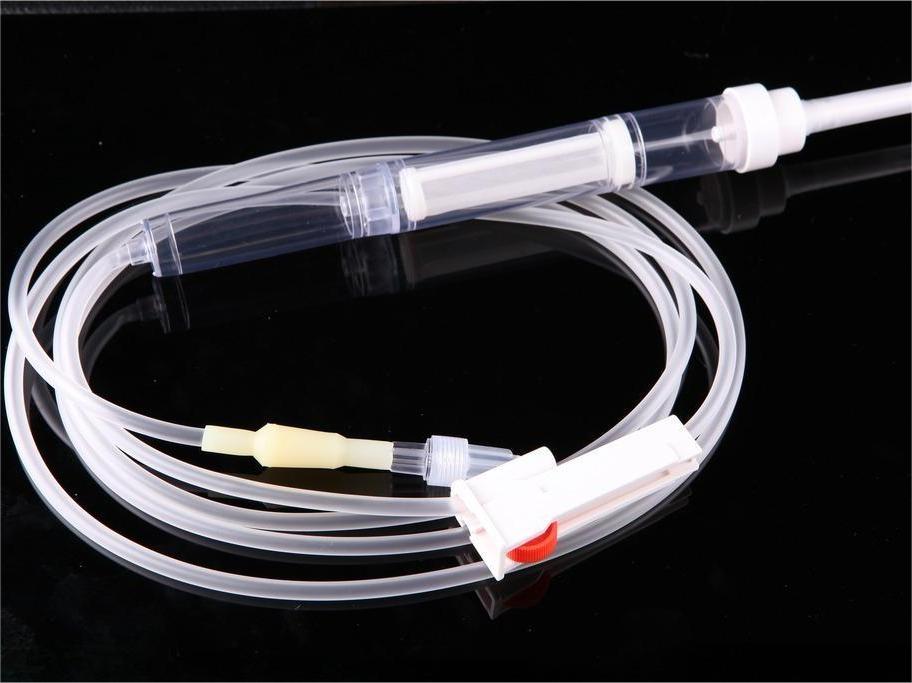

新能源行業氣密測試 | 醫療耗材密封測試 | 自動化測試 |
