自鎖式快速密封接頭也被成為滑套式接頭，在使用時只需輕輕推入即可實現自動鎖緊密封連接。對于產品的密封性檢測、點火測試等臨時性連接較為實用，其結構原理簡單，操作便捷。

 一、自鎖式快速密封接頭的結構原理

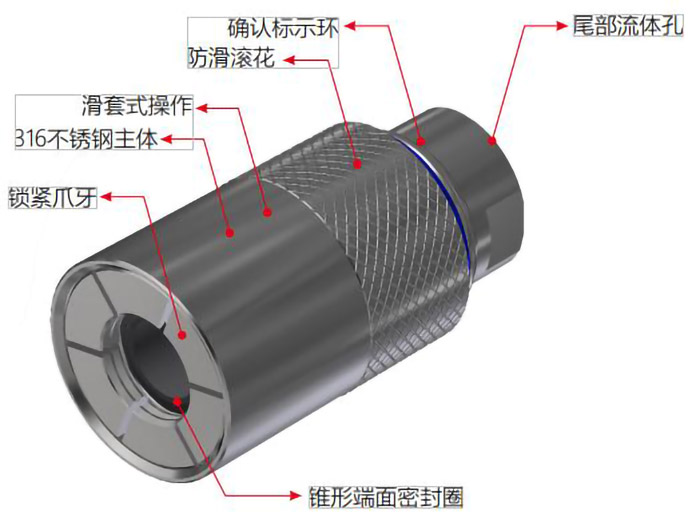

如上所示，是格雷希爾GripSeal接頭G60系列，用于外螺紋快速密封連接的換套式接頭規格圖，滑套式密封接頭組成結包含：密封圈、鎖緊爪牙、316不銹鋼主體、防滑滾花、確認標識環、尾部流體孔，以及一些內部彈簧等。結構從設計上不斷簡化，以此來增加操作的便捷性和更簡單的維護。雖然結構簡單，其密封效果和操作效率是可以保障的。

它的密封原理是，在對準管件向前推入時，管件前端抵住接頭前端結構通過內部卡簧等結構，使得接頭前端爪牙張開，繼續往前推入到底額定位置。觸發彈簧裝置，爪牙會快速自動鎖緊管件，同時接頭前端與管件端面或錐面擠壓，形成良好密封面，完成密封過程。

二、自鎖式接頭的使用方法

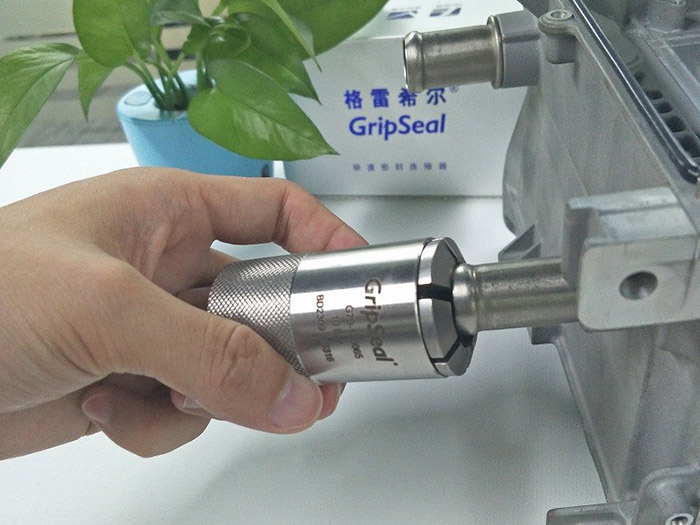

自鎖式快速密封接頭常用方式是手握住接頭尾部，核對好相應的管件和接頭型號，連接好相應的測試流體管或封堵頭。然后將接頭前端密封圈對準管件端面，稍微用勁平行推入。接頭內部結構受力瞬速反應并運作，會自動鎖緊，密封連接完成即可開始通入測試流體，進行相關測試。測試完成后，先卸掉通入的測試流體，單手握住接頭滑套部位（帶網花狀），拔出接頭即可斷開連接，完成整個測試，繼續進行下一個產品檢測。

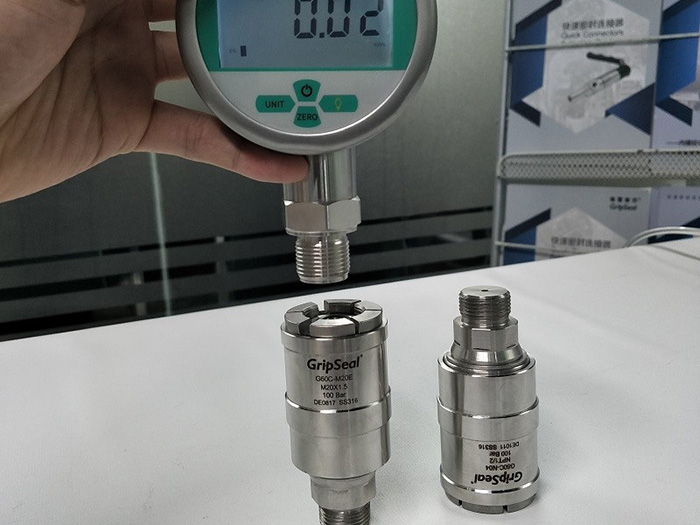

上述方法是將產品固定，用接頭來對應操作的，而在儀器儀表行業，由于檢產品檢測數量較大，且儀表不便固定。所以采用，將接頭固定在桌面，連接好測試氣源，然后在生產線上直接手握儀表，將相應管口插入接頭，自動鎖緊，然后檢測。測試完成后，拔出儀表放置在存放區即可 。這樣的操作非常方便，讓測試效率大大提高。

自鎖式快速密封接頭經過不斷的優化設計，簡單的結構操作更加便捷，使得密封測試、加壓測試、點火測試等更加容易，效率更高。
